链式冷拔机工作原理图解
时间 : 2021-08-16 浏览量 : 492
链式冷拔机是冷拔生产中应用最普遍的一种设备，其适用范围广泛。按其传动特点又可分为单链式冷拔机和双链式冷拔机两种。
单链式冷拔机是由一根链传动带动拉拔小车运动，其结构虽然简单，但由于拔制中心线高于链条传动水平线，所以限制了拔制速度的提
高，同时抖动使被拔钢材产生颤纹而影响拔材的质量，所以，目前已不再发展。
双链式冷拔机是一种较为先进的冷拔机，其优点如下。
(1)在拉力相同的情况下，双链可较单链选用较小的节距，所以传动平稳，可以提高拔制速度。尤其采用了直流电机，可实现较大范围调
速，可采用低速咬人、高速拔制、降速拔制的仁作制度，有利于保证拔管的质量和提高生产率。
(2)拉拔力的方向和拔材中心线重合，使拔制过程平稳，拔材质量高。
(3)便于收集成品，拔制后管子可以在两条链条中间落下，并沿着斜台架滚落到成品料框中去，不仅省，去了拔料装置，而且还缩短了辅助
时间。

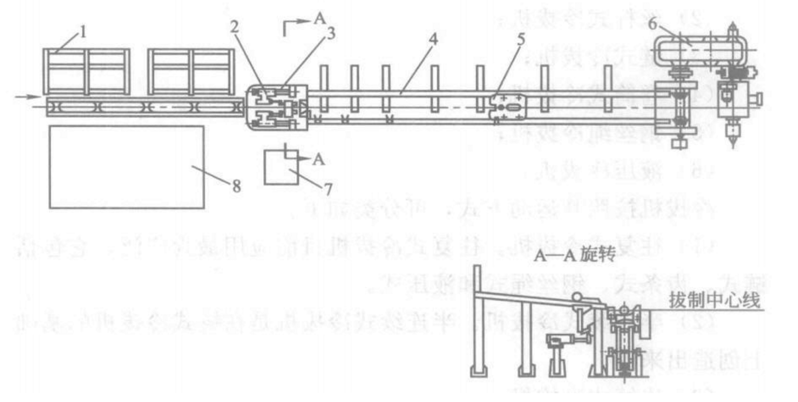

下图为双链式冷拔机布置示意图:
双链式冷拔机布置示意图：1一上料机构;2一液压喂料装置;3一拔模座;4一床身;5一拉拔小车;6一主传动装置;7一操纵台;8一液压系统;

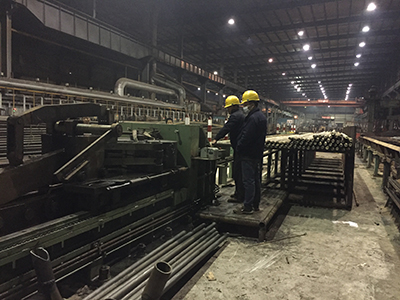

双链钢管冷拔机现场图
